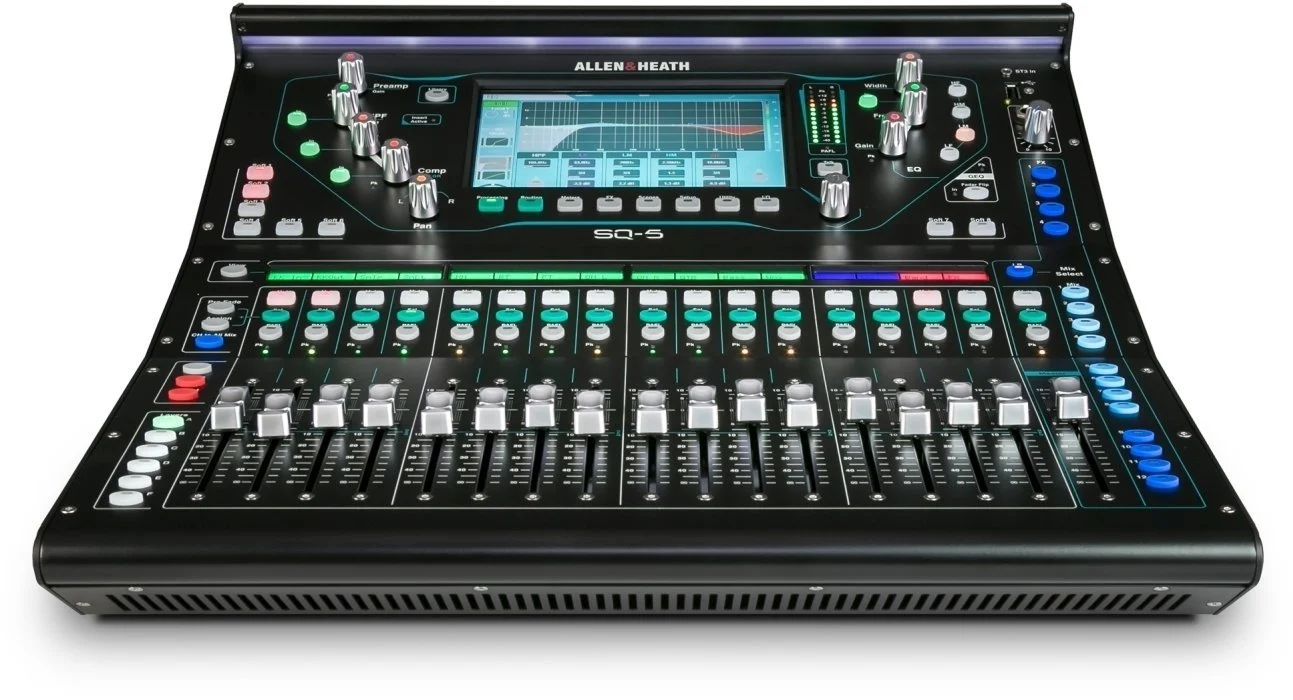

Allen&Heath SQ5

Allen & Heath SQ-5 – profesionálny digitálny mixážny pult, 48 kanálov, 96 kHz

Allen & Heath SQ-5 je profesionálny 48-kanálový digitálny mixážny pult vybavený výkonným FPGA procesorom XCVI s pracovnou vzorkovacou frekvenciou 96 kHz. Ponúka špičkovú kvalitu zvuku, mimoriadne nízku systémovú latenciu pod 0,7 ms, pokročilé spracovanie signálu DEEP Processing a intuitívne ovládanie prostredníctvom 7" dotykového displeja. Vďaka 16 integrovaným mikrofónovým predzosilňovačom, 17 motorizovaným faderom, flexibilnému smerovaniu signálu a rozsiahlym možnostiam rozšírenia je ideálnym riešením pre živé ozvučovanie, koncertné kapely, divadlá, konferencie, AV inštalácie aj profesionálne rentalové spoločnosti.

SQ-5 kombinuje kompaktné rozmery s funkciami profesionálnych digitálnych mixážnych systémov. Ponúka 12 konfigurovateľných zberníc, 3 stereofónne matice, 8 stereofónnych efektových jednotiek RackExtra FX, integrované USB audio rozhranie 32 × 32 a priame viacstopové nahrávanie SQ-Drive.

Výkonné FPGA jadro XCVI s rozlíšením 96 kHz

Srdcom mixážneho pultu Allen & Heath SQ-5 je XCVI FPGA procesor s pracovnou frekvenciou 96 kHz, vychádzajúci z technológií profesionálnej série dLive.

Táto pokročilá architektúra poskytuje vysoký výpočtový výkon na spracovanie všetkých vstupných a výstupných kanálov, presnú reprodukciu zvuku a mimoriadne rýchlu odozvu.

Jednou z najväčších predností systému je systémová latencia nižšia ako 0,7 ms, ktorá je mimoriadne dôležitá pri živom ozvučovaní a používaní in-ear monitorovacích systémov.

Technológia XCVI zabezpečuje konzistentné spracovanie signálu, vysoké zvukové rozlíšenie a dostatočnú výpočtovú rezervu aj pri náročných mixážnych aplikáciách.

48 vstupných kanálov a flexibilné smerovanie signálu

Allen & Heath SQ-5 ponúka 48 vstupných kanálov a 16 integrovaných mikrofónových predzosilňovačov, vďaka čomu je pripravený na okamžité použitie pri menších aj rozsiahlejších zvukových produkciách.

Mixážny systém disponuje 12 zbernicami, ktoré možno konfigurovať ako skupiny alebo pomocné AUX zbernice. K dispozícii je tiež hlavná stereofónna zbernica LR a 3 stereofónne matice.

Takáto konfigurácia poskytuje široké možnosti vytvárania monitorovacích mixov, skupinového spracovania signálu a distribúcie zvuku do rôznych ozvučovacích zón.

Pult je vhodný na komplexné ozvučovanie koncertov, divadelných predstavení, konferencií aj viacúčelových priestorov.

DEEP Processing – profesionálne spracovanie zvuku

SQ-5 podporuje technológiu DEEP Processing, ktorá umožňuje využívať pokročilé algoritmy spracovania signálu priamo v rámci vstupných kanálov.

Táto technológia vychádza z profesionálnej série Allen & Heath dLive a zahŕňa modely dynamických procesorov, kompresorov a elektrónkových predzosilňovačov.

Výhodou je možnosť spracovania signálu bez potreby využívania samostatných externých procesorov.

DEEP Processing poskytuje zvukovým technikom ďalšie možnosti pri úprave dynamiky, charakteru a celkového zvukového prejavu jednotlivých kanálov.

Profesionálny monitoring a in-ear systémy

Vďaka 12 flexibilným zberniciam, nízkej latencii a pokročilému spracovaniu signálu je SQ-5 výbornou voľbou pre profesionálny pódiový monitoring.

Každá zbernica disponuje parametrickým a grafickým ekvalizérom, čo umožňuje presné prispôsobenie odposluchového zvuku požiadavkám jednotlivých hudobníkov.

Mixážny pult je vhodný na vytváranie samostatných monitorovacích mixov pre pódiové monitory aj in-ear monitorovacie systémy (IEM).

Kompaktné rozmery a intuitívne ovládanie uľahčujú prácu monitorovému zvukárovi aj pri časovo náročných produkciách.

8 stereofónnych efektových jednotiek RackExtra FX

Allen & Heath SQ-5 obsahuje 8 stereofónnych efektových jednotiek s prístupom ku knižnici profesionálnych algoritmov RackExtra FX.

K dispozícii sú rôzne typy efektov vrátane:

• klasických dozvukových efektov Reverb

• Gated Reverb

• Delay efektov

• modulačných efektov

• emulácií známych štúdiových efektových procesorov

Každá efektová jednotka disponuje vlastným návratovým kanálom (FX Return), takže pri používaní efektov nie je potrebné zbytočne obsadzovať štandardné vstupné kanály.

Tento systém poskytuje vysokú flexibilitu pri tvorbe komplexných efektových kombinácií pre spev, hudobné nástroje aj ďalšie zvukové zdroje.

Rozšírenie vstupov a výstupov pomocou SLink

Integrovaný SLink port umožňuje jednoduché rozšírenie fyzických vstupov a výstupov prostredníctvom kompatibilných digitálnych stageboxov a expandérov.

Podporované sú napríklad:

• Allen & Heath AB168

• Allen & Heath AR2412

• Allen & Heath AR84

• Allen & Heath DX168

Stageboxy série AR a AB pracujú pri vzorkovacej frekvencii 48 kHz, zatiaľ čo model DX168 umožňuje využívať 96 kHz technológiu systému SQ.

Pomocou SLink možno SQ-5 prepojiť aj s ďalším mixážnym pultom série SQ alebo s kompatibilným systémom dLive.

Vďaka tomu možno jednoducho vytvoriť rozsiahlejšie digitálne ozvučovacie systémy a prispôsobiť konfiguráciu konkrétnym požiadavkám produkcie.

Dante, Waves a profesionálne sieťové audio

SQ-5 podporuje rozšírenie o kompatibilné sieťové audio karty vrátane technológií Dante a Waves.

Tieto možnosti umožňujú integráciu mixážneho pultu do profesionálnych digitálnych audio sietí a komplexných zvukových inštalácií.

Pomocou vhodných rozširujúcich kariet možno realizovať napríklad:

• digitálny prenos viacerých zvukových kanálov

• prepojenie FOH a monitorového pracoviska

• distribúciu audia v pevných inštaláciách

• integráciu s profesionálnymi nahrávacími systémami

• rozšírenie konektivity podľa požiadaviek konkrétnej aplikácie

Systém podporuje až 64 kanálov sieťového vstupu a výstupu prostredníctvom príslušného rozšírenia.

Rozširujúce sieťové karty sú voliteľným príslušenstvom.

SQ-Drive – priame viacstopové nahrávanie na USB

Integrovaná funkcia SQ-Drive umožňuje nahrávanie a prehrávanie zvuku priamo prostredníctvom USB úložiska bez potreby počítača.

Podporované je viacstopové nahrávanie v nasledujúcich konfiguráciách:

• 16 stôp pri 96 kHz

• 32 stôp pri 48 kHz

Záznam možno ukladať priamo na kompatibilný USB kľúč alebo externý pevný disk.

SQ-Drive predstavuje praktické riešenie na záznam koncertov, skúšok, živých vystúpení a ďalších zvukových produkcií.

Okrem nahrávania umožňuje aj prehrávanie zvukových súborov, čo je užitočné pri zvukových skúškach, prehrávaní podkladov alebo prezentáciách.

Integrované USB audio rozhranie 32 × 32

Allen & Heath SQ-5 disponuje integrovaným USB audio rozhraním 32 × 32, ktoré umožňuje viacstopové nahrávanie a prehrávanie zvuku priamo prostredníctvom počítača.

Rozhranie podporuje profesionálne technológie Core Audio a ASIO, čím zabezpečuje kompatibilitu s bežnými nahrávacími aplikáciami a digitálnymi zvukovými pracovnými stanicami (DAW).

K dispozícii sú aj možnosti MIDI komunikácie a ovládania DAW, vďaka čomu možno mixážny pult integrovať do štúdiového pracovného prostredia.

USB rozhranie umožňuje efektívne prepojenie živého ozvučovania s viacstopovým záznamom a následným spracovaním zvuku.

Pokročilý automatický mikrofónový mix AMM

SQ-5 je vybavený funkciou AMM (Automatic Microphone Mixing), ktorá automaticky riadi úrovne mikrofónových signálov pri používaní väčšieho počtu mikrofónov.

Systém podporuje až 64 mikrofónov, ktoré možno rozdeliť do 4 nezávislých AMM skupín.

K dispozícii sú dva prevádzkové režimy:

• Gain Sharing – automatické rozdeľovanie zosilnenia medzi aktívne mikrofóny

• NOM (Number of Open Microphones) – spracovanie podľa počtu otvorených mikrofónov

Táto funkcia je mimoriadne užitočná pri konferenciách, panelových diskusiách, firemných prezentáciách, zasadnutiach a ďalších aplikáciách s väčším počtom rečníkov.

AMM pomáha udržiavať vyvážený zvuk a obmedzovať nežiaduce presluchy medzi mikrofónmi.

Intuitívne ovládanie a prehľadný pracovný postup

Ovládacie rozhranie SQ-5 je postavené na 7" kapacitnom dotykovom displeji s vysokým rozlíšením, ktorý poskytuje rýchly prístup k najdôležitejším funkciám mixážneho pultu.

K dispozícii je 17 motorizovaných faderov rozdelených do 6 vrstiev, čo umožňuje efektívnu prácu so všetkými dostupnými kanálmi.

Pomocou funkcie Drag & Drop možno jednotlivé vstupy a zbernice jednoducho priraďovať k požadovaným kanálovým pozíciám.

Každý kanálový strip disponuje vlastným LCD displejom, ktorý umožňuje zobrazenie názvu a farebné rozlíšenie kanála.

Pre lepšiu vizuálnu kontrolu je každý kanál vybavený aj patentovaným chromatickým indikátorom úrovne signálu.

Osem programovateľných tlačidiel Soft Keys umožňuje priradiť často používané funkcie a zrýchliť každodennú prácu.

Robustná konštrukcia na profesionálne použitie

Allen & Heath SQ-5 je navrhnutý na intenzívne používanie v profesionálnych podmienkach.

Pevná kovová konštrukcia, odolná povrchová úprava a zosilnená hliníková osvetľovacia lišta zabezpečujú mechanickú odolnosť pri častom prenášaní a používaní.

Integrované LED osvetlenie uľahčuje orientáciu na pracovnej ploche aj v tmavších podmienkach koncertných pódií a technických stanovíšť.

Mixážny pult podporuje aj montáž do 19" racku, čo je praktické pri mobilných ozvučovacích systémoch a pevných inštaláciách.

Kompatibilita s osobným monitorovacím systémom ME

SQ-5 je kompatibilný s osobným monitorovacím systémom Allen & Heath ME, ktorý umožňuje hudobníkom individuálne nastavovať vlastný odposluchový mix.

Podporované sú osobné mixážne jednotky ME-1 a ME-500, ktoré možno pripojiť prostredníctvom SLink portu alebo kompatibilného expandéra.

Toto riešenie je vhodné najmä pre koncertné kapely, divadlá a ďalšie aplikácie, kde jednotliví účinkujúci potrebujú nezávislé ovládanie svojich monitorovacích mixov.

Vlastnosti a technické parametre

Základné informácie

• výrobca: Allen & Heath

• model: SQ-5

• typ produktu: profesionálny digitálny mixážny pult

• séria: SQ

• procesor: XCVI FPGA

• pracovná vzorkovacia frekvencia: 96 kHz

• systémová latencia: menej ako 0,7 ms

• podpora DEEP Processing

Kanály a zbernice

• počet vstupných kanálov: 48

• integrované mikrofónové predzosilňovače: 16

• počet zberníc: 12 – konfigurovateľné ako Group alebo AUX

• hlavná výstupná zbernica: LR Master

• stereofónne matice: 3

• efektové jednotky: 8 stereofónnych RackExtra FX

• samostatné efektové návratové kanály

Ovládanie

• motorizované fadery: 17

• počet faderových vrstiev: 6

• dotykový displej: 7" kapacitný

• programovateľné tlačidlá: 8 Soft Keys

• individuálne LCD displeje pre názvy a farebné rozlíšenie kanálov

• chromatické indikátory úrovne signálu

• funkcia priraďovania kanálov Drag & Drop

• integrované LED osvetlenie

• ergonomické rozloženie ovládacích prvkov

Spracovanie signálu

• DEEP Processing

• profesionálne dynamické procesory a modely predzosilňovačov

• parametrický a grafický ekvalizér na zberniciach

• 8 stereofónnych efektových jednotiek RackExtra FX

• efekty Reverb, Delay, Gated Reverb a modulácie

• automatický mikrofónový mix AMM

• maximálny počet mikrofónov v AMM: 64

• počet nezávislých AMM skupín: 4

• režimy AMM: Gain Sharing / NOM

Konektivita a rozšírenie

• SLink port na digitálne rozšírenie vstupov a výstupov

• kompatibilita so stageboxmi AB168, AR2412, AR84 a DX168

• podpora prepojenia s ďalšími systémami SQ a kompatibilnými systémami dLive

• podpora voliteľných sieťových kariet Dante a Waves

• až 64 kanálov sieťových vstupov/výstupov s príslušným rozšírením

• digitálny výstup AES

• kompatibilita s osobnými monitorovacími systémami ME-1 a ME-500

Nahrávanie a USB

• integrované USB audio rozhranie: 32 × 32 kanálov

• podpora Core Audio a ASIO

• podpora MIDI a ovládania DAW

• priame nahrávanie SQ-Drive

• viacstopový záznam pri 96 kHz: 16 stôp

• viacstopový záznam pri 48 kHz: 32 stôp

• nahrávanie na kompatibilné USB úložiská

• prehrávanie zvukových súborov cez SQ-Drive

Konštrukcia

• robustné kovové šasi

• odolná povrchová úprava

• zosilnená hliníková osvetľovacia lišta

• integrované LED osvetlenie

• možnosť montáže do 19" racku

Odporúčané použitie

• živé ozvučovanie koncertov

• FOH a monitorové mixážne pracoviská

• in-ear monitorovacie systémy

• divadlá a kultúrne podujatia

• konferencie a panelové diskusie

• profesionálne AV inštalácie

• rentalové a ozvučovacie spoločnosti

• viacstopové nahrávanie a štúdiová produkcia
