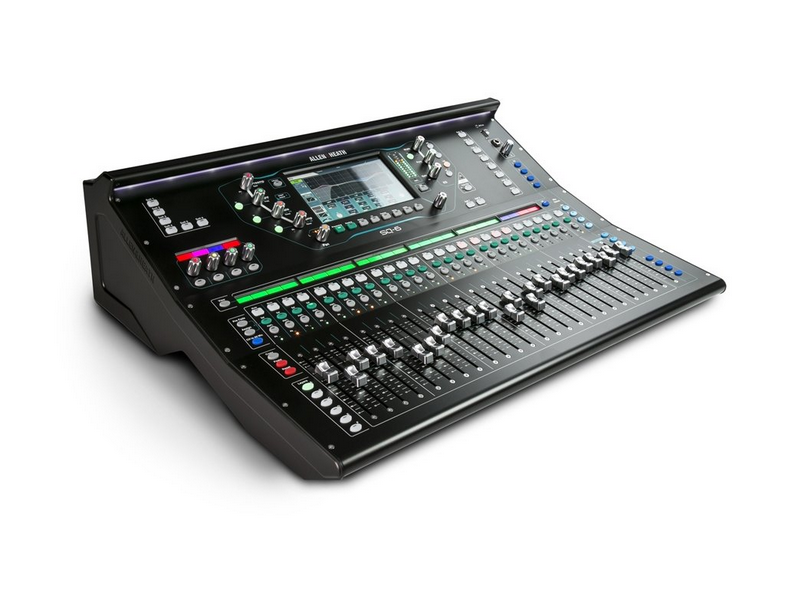

Allen&Heath SQ6

Allen & Heath SQ-6 digitálny mixážny pult

Allen & Heath SQ-6 je profesionálny digitálny mixážny pult určený pre živé ozvučovanie, koncertné kapely, divadlá, konferencie, AV inštalácie aj rental spoločnosti. Je postavený na výkonnom XCVI FPGA jadre so vzorkovacou frekvenciou 96 kHz, ktoré poskytuje vysokú kvalitu zvuku, veľkú výpočtovú kapacitu a mimoriadne nízku systémovú latenciu pod 0,7 ms.

SQ-6 ponúka 48 vstupných kanálov, 24 lokálnych mikrofónových predzosilňovačov, 25 motorických faderov, 12 stereo mixov, 3 stereo matice a 8 stereo efektových jednotiek. Vďaka rozsiahlym možnostiam rozšírenia môže byť centrom komplexného profesionálneho ozvučovacieho systému.

96 kHz XCVI FPGA jadro

Srdcom mixážneho pultu je XCVI FPGA technológia, vychádzajúca z profesionálnej série Allen & Heath dLive. Spracovanie pri 96 kHz prináša vysoké zvukové rozlíšenie, konzistentné spracovanie všetkých vstupov a výstupov a systémovú latenciu nižšiu ako 0,7 ms.

Vďaka tomu je SQ-6 vhodný aj pre náročné aplikácie, kde je rozhodujúca rýchla odozva a presné spracovanie zvuku.

48 vstupných kanálov a 24 mikrofónových predzosilňovačov

SQ-6 dokáže pracovať až so 48 vstupnými kanálmi a priamo na pulte ponúka 24 mikrofónových predzosilňovačov. Ďalšie fyzické vstupy a výstupy možno jednoducho doplniť prostredníctvom SLink portu.

Podporované sú napríklad stageboxy DX168, AB168, AR2412 a AR84. Pri použití DX168 možno naplno využiť 96 kHz architektúru systému.

DEEP Processing

Technológia DEEP Processing umožňuje používať pokročilé algoritmy spracovania zvuku priamo vo vstupných kanáloch bez potreby externých zariadení.

K dispozícii sú modely a algoritmy vychádzajúce z profesionálnej série dLive vrátane emulácií kompresorov a lampových predzosilňovačov. Spracovanie je integrované priamo do architektúry mixpultu.

25 motorických faderov a 7" dotykový displej

Ovládanie SQ-6 je postavené na 25 motorických faderoch rozdelených do 6 vrstiev a veľkom 7-palcovom kapacitnom dotykovom displeji.

Jednotlivé vstupy a zbernice možno pomocou systému drag & drop priradiť na požadované kanálové stripy. LCD displeje nad fadermi zobrazujú názvy a farebné označenie kanálov, čo výrazne zlepšuje orientáciu pri väčších projektoch.

K dispozícii je tiež 16 programovateľných Soft Keys a 4 programovateľné otočné Soft Rotaries.

Profesionálny monitoring a IEM

SQ-6 ponúka 12 stereo mixov, ktoré možno nakonfigurovať ako AUX alebo Group zbernice. Každá zbernica disponuje parametrickým aj grafickým ekvalizérom, takže pult poskytuje veľmi dobré možnosti pre pódiové monitory a in-ear monitoring.

Podporovaný je aj osobný monitorovací systém Allen & Heath ME. Osobné mixéry ME-1 a ME-500 možno pripojiť prostredníctvom SLink portu alebo kompatibilného expandéra.

Pokročilý automatický mikrofónny mixér

Integrovaný AMM – Automatic Mic Mixer dokáže pracovať až so 64 mikrofónmi rozdelenými do štyroch nezávislých AMM skupín.

K dispozícii sú režimy Gain Sharing a NOM – Number of Open Microphones, čo je praktické najmä pri konferenciách, panelových diskusiách, divadelných predstaveniach a ďalších aplikáciách s veľkým počtom mikrofónov.

8 stereo efektových jednotiek

SQ-6 obsahuje 8 stereo FX jednotiek s prístupom ku knižnici RackExtra FX. K dispozícii sú reverby, delaye, modulácie a ďalšie efektové algoritmy.

Každý efekt má vlastný return, takže pri jeho použití nie je potrebné obsadzovať cenné vstupné kanály.

Multitrack nahrávanie

Integrovaný SQ-Drive umožňuje nahrávať viacstopový záznam priamo na USB úložisko bez počítača.

Pri 96 kHz možno zaznamenávať až 16 stôp, pri 48 kHz až 32 stôp. SQ-Drive podporuje aj prehrávanie zvukových súborov.

Pre prepojenie s počítačom je k dispozícii integrované 32 × 32 USB audio rozhranie, ktoré umožňuje viacstopové nahrávanie do DAW a podporuje Core Audio a ASIO.

SLink, Dante a Waves

SLink port umožňuje pripojenie kompatibilných stageboxov a ďalších systémov Allen & Heath. SQ-6 možno prepojiť aj s ďalším mixpultom série SQ alebo so systémom dLive.

Možnosti konektivity možno ďalej rozšíriť voliteľnými sieťovými kartami, napríklad pre Dante alebo Waves, vďaka čomu možno vytvárať rozsiahle digitálne audio siete.

Vlastnosti

• Profesionálny digitálny mixážny pult

• 96 kHz XCVI FPGA processing

• Systémová latencia: < 0,7 ms

• 48 vstupných kanálov

• 24 lokálnych mikrofónových predzosilňovačov

• DEEP Processing

• 25 motorických faderov

• 6 faderových vrstiev

• 12 stereo mixov konfigurovateľných ako Group/AUX

• LR Master

• 3× stereo Matrix

• 8× stereo FX jednotka s dedikovanými returnmi

• RackExtra FX

• 7" kapacitný dotykový displej

• LCD displej nad každým kanálovým stripom

• Farebné označenie a pomenovanie kanálov

• Chromatické merače úrovne na kanálových stripoch

• 16 programovateľných Soft Keys

• 4 programovateľné Soft Rotaries

• Pokročilý AMM až pre 64 mikrofónov

• 4 nezávislé AMM skupiny

• AMM režimy Gain Sharing a NOM

• SLink port pre stageboxy a rozšírenie systému

• Podpora DX168, AB168, AR2412 a AR84

• Kompatibilita s osobným monitorovacím systémom ME

• Podpora voliteľných kariet Dante a Waves

• Sieťový audio prenos až 64 × 64 kanálov

• 32 × 32 USB audio rozhranie

• Podpora Core Audio a ASIO

• MIDI a DAW ovládanie

• SQ-Drive – priame nahrávanie na USB

• Multitrack SQ-Drive: 16 stôp pri 96 kHz

• Multitrack SQ-Drive: 32 stôp pri 48 kHz

• AES digitálny výstup

• Integrované LED osvetlenie

• Robustná kovová konštrukcia

• Vhodný pre koncerty, kapely, AV aplikácie, konferencie, pevné inštalácie a profesionálne ozvučovanie
